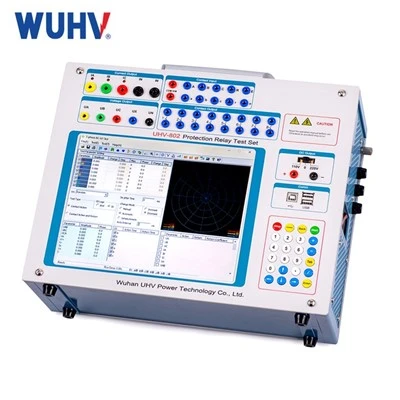

Защитный реле тестер
Что такое тестер защиты?
Тестер защиты реле - это устройство, используемое для тестирования и проверки производительности устройств защиты реле в энергосистемах. Одной из его основных функций является тестирование на защиту, которое направлено на то, чтобы устройства защиты ретрансляции работали правильно в различных условиях неисправности и работы.
Более высокая вычислительная мощность и скорость обработки
Тестер защиты реле использует расширенный цифровой процессор и более крупную емкость памяти, которая может рассчитывать и обрабатывать большие объемы данных быстрее и точно, что значительно повышает эффективность теста.
Более высокая надежность и стабильность
Принимая более строгие стандарты производства и контроля качества, тестер реле защиты имеет превосходную противоположность и стабильность, и может быть стабильно работать в суровых условиях, чтобы обеспечить точные результаты испытаний. Секс
Более высокая степень интеллекта
Тестер защиты реле может выполнять крупномасштабную и сложную проверку, имеет высокую степень автоматизации и может легко выполнять различные тесты на настройках защиты, сканирование, рецидивы разломов и хранение тестовых данных в реальном времени. , отображать векторную графику, печатные отчеты онлайн и т. Д., Делая операцию более удобной и интеллектуальной.
Лучшее удобство работы
Тестер защиты реле поддерживает автономную работу без профессиональных знаний о защите реле. Это просто использовать и снижает рабочую порог.
Более высокая гибкость и масштабируемость
Тестер защиты реле может работать независимо или подключаться к компьютеру. Его можно настроить в соответствии с потребностями пользователей, добавления или уменьшения функций и подходит для различных тестов на защиту.
Мощные возможности для записи и анализа данных
Тестер защитного реле имеет хорошие возможности для записи и анализа данных. Он может сохранять и анализировать данные тестирования в течение длительного времени, обеспечивая сильную поддержку для диагностики неисправностей и оптимизации производительности.
Удаленный мониторинг и возможности управления
Благодаря функции дистанционного мониторинга и управления защитным тестером реле поддерживает удаленную диагностику и поддержание, повышая эффективность работы и стабильность.
Почему выбирают нас
Основное внимание на производстве тестового оборудования для защиты в течение 21 года, профессионального поставщика в Китае, предлагая заводские цены!
Наша фабрика
Мы являемся профессиональным производителем OEM, участвующим в исследованиях и разработках, продажах и обслуживании испытательного оборудования с высоким напряжением. Мы имеем право импортировать и экспортировать сами.
Индивидуальные услуги
Мы слушаем цели и устремления наших клиентов и, следовательно, предоставляем настраиваемые решения.
Контроль качества
Наш опытный персонал привержен строгому контролю качества и вдумчивому обслуживанию клиентов и всегда доступен для обсуждения ваших требований и обеспечения полной удовлетворенности клиентов.
Широкое применение продуктов
У нас есть производственные линии более 108 различных продуктов в области высоковольтных испытаний, и они широко используются в энергетической энергии, транспортировке, металлургии, химической промышленности, проектах по добыче полезных ископаемых и водоснабжения.
Исследования и дизайн
На этапе исследований и проектирования тестер защиты реле может использоваться для проверки производительности недавно разработанных устройств защиты реле, обеспечивающих удовлетворение требований к проектированию.
Ввод в эксплуатацию и установка
1. Первоначальное тестирование: во время ввода в эксплуатацию новых линий передачи и подстанций тестеры защиты используются для проверки того, что все защитные устройства правильно установлены и настроены. Это включает в себя тестирование функциональности реле, автоматических выключателей и другого защитного оборудования.
2. Проверка конфигурации: тестеры помогают убедиться, что настройки защиты правильно настроены в соответствии со спецификациями проектирования и нормативными стандартами.
Обслуживание и периодическое тестирование
1. Запланированное обслуживание: тестеры защиты реле используются для проведения периодических испытаний на защитных устройствах, чтобы проверить их эффективность и определить любые потенциальные проблемы, прежде чем они приведут к сбоям.
2. Калибровка: тестеры защиты реле используются для калибровки реле и другого защитного оборудования, обеспечивая работу в пределах указанных параметров.
Динамическое тестирование и мониторинг в реальном времени
1. Динамическое тестирование производительности: тестеры защиты реле могут выполнять динамическое тестирование производительности, чтобы оценить, как защитные устройства реагируют на изменения в реальном времени в системе передачи. Это включает в себя тестирование в различных условиях нагрузки и переходных событий.
2. Мониторинг в реальном времени: некоторые расширенные защитные испытатели предлагают возможности мониторинга в режиме реального времени, что позволяет операторам постоянно контролировать производительность защитных устройств и быстро обнаруживать любые аномалии.
Обучение и образование
1. Практическое обучение: тестеры защиты ретрансляции используются для учебных целей, обеспечивая практическую подготовку персоналу. Это помогает им понять работу и тестирование защитных устройств.
2. Разработка навыков: используя тестеров на учебных занятиях, персонал может развить навыки, необходимые для эффективного использования оборудования в этой области.
Моделирование неисправности
Тестер защиты реле может имитировать различные неисправности в энергосистеме, такие как короткие замыкания, сломанные провода, заземления и т. Д., Чтобы проверить эксплуатационные характеристики устройства защиты реле в различных условиях неисправности.
Измерение параметров
Тестер может измерить различные параметры устройства защиты реле, такие как ток, напряжение, мощность и т. Д., Чтобы оценить, соответствует ли его производительность требованиям.
Установка проверки значения
Проводя моделирующие тесты на устройстве защиты реле, тестер может проверить свое значение настройки, чтобы убедиться, что оно находится в указанном диапазоне.
Время тестирования
Тестер может точно измерить время действия и время возврата устройства защиты реле для оценки его производительности.
Функция связи
Современные тестеры реле защиты обычно имеют функцию связи, которая может обмениваться данными с тестируемым оборудованием для получения более полной информации.
Как поддерживать тестер защиты
Ежедневное обслуживание
● Очистка: регулярно протрите поверхность оборудования чистой мягкой тканью, чтобы избежать накопления пыли и грязи, которые могут повлиять на производительность оборудования. Между тем, будьте осторожны, чтобы не использовать чистящие средства, содержащие коррозионные вещества, чтобы избежать повреждения оборудования.
● Инспекция: регулярно проверяйте, являются ли провода соединения оборудования свободными или повреждены, и при необходимости заменяйте их своевременно. В то же время проверьте, есть ли внутри оборудования посторонние объекты, и очистите их, если это необходимо.
● Нагреваемая рассеяние: обеспечивайте достаточное количество вентиляционного пространства вокруг оборудования, чтобы избежать высокотемпературных сред, влияющих на производительность оборудования. Если позволяют условия, можно использовать вспомогательное охлаждение, такое как вентиляторы.
Регулярное обслуживание
● Калибровка: регулярно калибруйте оборудование на основе частоты использования и среды, чтобы обеспечить точность результатов испытаний.
● Обновления программного обеспечения: своевременно обратите внимание на информацию об обновлении программного обеспечения, выпущенную производителем оборудования, обновите оборудование, чтобы получить лучшую производительность и больше функций.
● Аппаратная проверка: регулярно осматривайте аппаратные компоненты оборудования, такие как датчики, платы в кругах и т. Д. Если есть какой -либо урон или старение, замените их своевременно.
Обработка ошибок
Когда оборудование неисправности, первым шагом является определение причины неисправности. Если это проблема, не связанная с оборудованием, такую как ненадлежащая операция или факторы окружающей среды, ее следует своевременно исправить и повторно.
Если неисправность является проблемой аппаратного обеспечения, свяжитесь с производителем оборудования или профессиональным обслуживающим персоналом для обработки и не разбирайте оборудование самостоятельно.
Техническое обслуживание и ремонт
Чтобы продлить срок службы оборудования, рекомендуется проводить комплексные работы по техническому обслуживанию и ремонту раз в год.
В ходе процесса обслуживания необходимо провести комплексную проверку оборудования, и любые найденные проблемы должны быть незамедлительно решены. В то же время необходимые смазочные и чистящие работы должны выполняться на оборудовании.
Как использовать тестер защиты?
Тестер защиты реле может провести тест на реле с надзором, тест на реле с надвидением, тест реле перенапряжения, промежуточный тест реле, тест реле времени и другие тесты, что мы используем тестер защиты реле для проведения этих тестов. Конкретный метод - это то, как?
Испытание на перегрузку
Используя программу «Испытание на AC», когда рабочая ток реле составляет менее 35А, вы можете выбрать фазовый ток в качестве переменной, выберите соответствующий ток -шаг, используя автоматический или ручной тест, из которого можно использовать ручной режим для измерения значения действия и возврата, автоматический режим может только измерять значение действия.
Когда ток действия реле больше 35A, можно использовать выходной выход для двухфазного или трехфазного параллельного тока, вывод трехфазного параллельного тока составляет 105A, тогда фаза параллельного тока должна быть на одной и той же фазе, в противном случае параллельный режим не может использоваться для возврата значения реле.
Испытание на реле
Реле недошвалунного напряжения также называется реле низкого напряжения, обычно только обычно закрытые контакты, обычно закрытые контакты, вы можете выбрать относительно высокое значение напряжения, а затем уменьшить напряжение на определенное шаг до действия реле, выбор «программы переменного тока» для использования в ручном способе для теста, первая вывода, значение, которое будет нацелено, будет на экране. Контакт, на экране отобразит время действия, значение напряжения не было сокращено, используя ручное вращение мыши, уменьшает напряжение до тех пор, пока не будет изменено значение времени действия на экране, на этот раз, когда реле является закрытым контактом, не будет открыт, что эквивалент реле для возврата к экрану в настоящее время для отображения значения напряжения является низким уровнем релетационного уровня.
Чрезмерный тест реле
Принять программу «Испытание на" AC ". Когда номинальное напряжение реле составляет менее 120 В, однофазное значение напряжения может использоваться в качестве переменной для тестирования.
Выберите шаг напряжения и начальное значение напряжения, использование автоматического или ручного режима для выполнения изменений напряжения до реле, может измерить напряжение действия и значение времени действия, каждое значение фазового напряжения 120 В, когда номинальное напряжение в тестировании ретранс.=75 V, VA и VB -фазы. Когда линейное напряжение равно сумме двухфазных напряжений, выберите двухфазное напряжение, может быть изменено, использование автоматического или ручного тестирования для тестирования.
Промежуточный тест реле
Используйте программу «DC Test», диапазон выходного напряжения программы 0-10 v тока 0-30 a, когда можно протестировать напряжение промежуточного реле, вы можете выбрать фазовое напряжение, такое как VA в качестве переменного напряжения. С помощью левого вращения правое вращение мыши для изменения значения напряжения до действия реле, автоматический тест-это напряжение на шаге автоматически увеличивает или уменьшается до действия реле, плод номинального напряжения реле превышает 110 В, вы можете выбрать двухфазное напряжение для тестирования. Использование автоматического или ручного теста может быть проверено с помощью теста напряжения действия, некоторые из некоторых промежуточных реле являются активируемыми током, а однофазный ток с напряжением может быть выбран в качестве переменной, может быть выбран соответствующий ток и может быть выбрано начальное значение тока, а автоматический или ручный тест может быть использован для изменения значения тока до выполнения реплики.
Тестирование эстафеты времени
Оцененное напряжение реле времени, как правило, составляет 220 В постоянного тока, и в целом реле может работать при добавлении напряжения DC до 140 В.
(1) Сначала измерьте напряжение действия реле
Время действия реле установлено на {{0}}. 5S, шаг напряжения установлен на -1. Линейное напряжение VAB Подключено к катушке напряжения реле, тестовый режим является автоматическим. Тестовый режим является автоматическим, точка доступа к действию реле подключена к открытому каналу, в котором VA является положительным, а VB отрицательный, нажмите «Пуск», то есть выходы VA 110 В постоянного тока, а Vb сводится к отрицательному напряжению с самого начала, пока реле, например, когда VB =-40 v при изменении ретранс. Напряжение, чтобы сделать действие реле, а затем включить «Y», переменный флаг включен. Также можно использовать вручную, чтобы медленно изменить напряжение для выполнения действия реле, а затем изменить напряжение в противоположном направлении, чтобы сделать возврат реле, на этот раз значение напряжения является возвратным напряжением реле.
(2) Измерьте время действия реле
Установите VA как 110V, VB AS -110 V, доступ к катушке напряжения реле, реле, обычно открывая контакт в канал переключения тестера, обычно можно подключить к 1 каналу, временной интервал должен быть установлен в качестве больше может быть измерено.

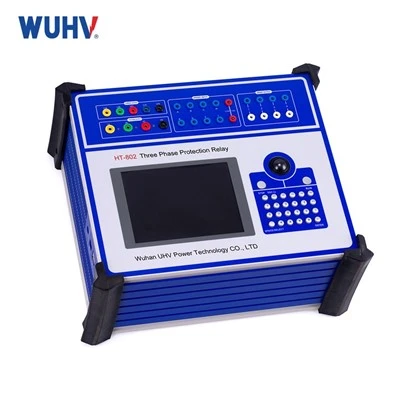

Как работает трехфазный тестер реле защиты
Трехфазный тестер реле защиты-это устройство, используемое для оборудования для тестирования и отладки оборудования для защиты реле, в основном для определения того, работает ли оборудование для защиты реле. Во время тестирования трехфазный тестер защиты реле будет моделировать разломы в энергосистеме для обнаружения диапазона работы и защиты оборудования для защиты. В то же время параметры оборудования для защиты реле также можно скорректировать, чтобы лучше адаптироваться к фактической среде использования.
В частности, принцип работы заключается в следующем:
Генератор сигналов:В тестере есть генератор сигнала, который используется для генерации различных электрических сигналов. Эти сигналы могут имитировать напряжение, ток, фаза и т. Д. Отдельно.
Входная часть:Входная часть включает вход в электрический прибор и вход в генератор сигналов. Вход в электрический прибор заключается в подключении электрического устройства для тестирования к тестеру, а вход в генератор сигналов состоит в том, чтобы ввести интерфейс ввода сигнала в оборудование, которое будет протестировано через тестер.
Контрольная часть:Контрольная часть является основной частью трехфазного защитного тестера реле с высокой и высокоскоростной математической и логической работой возможностей.
Выходной раздел:Выходной раздел используется для записи и отображения результатов испытаний, которые могут выводить цифровые изображения и данные для инженеров для оценки и анализа.
