Устройство для испытания на резонанс серии промышленной частоты? Ухань СВВ специализируется на производствепоследовательный резонанс, с широким выбором продукции и профессиональными электрическими испытаниями. Найтипоследовательный резонанс, выберите Ухань UHV.

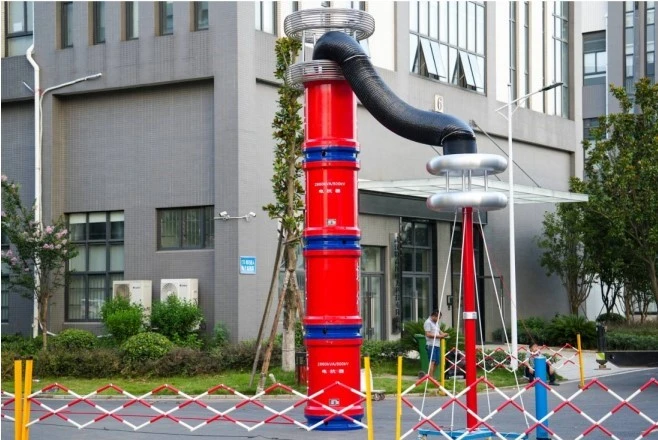

устройство для испытания на резонанс серии промышленной частотыиспользует настроенную индуктивность и емкость нагрузки для создания последовательного резонанса промышленной частоты, чтобы получить испытательное напряжение промышленной частоты.Серийный резонанссостоит из изолирующего трансформатора, источника питания, регулирующего частоту и напряжение, трансформатора возбуждения, реактора и емкостного делителя напряжения. Конденсатор и реактор испытуемого образца образуют последовательную резонансную связь; Делитель напряжения подключается параллельно испытуемому образцу для измерения резонансного напряжения на испытуемом образце и подачи сигнала защиты от перенапряжения; Выходная мощность частотной модуляции соединена с последовательным резонансным контуром через трансформатор возбуждения, обеспечивая мощность возбуждения для последовательного резонанса.
устройство для испытания на резонанс серии промышленной частотыв основном используется для испытаний на выдерживаемое напряжение переменного тока с преобразованием частоты силовых кабелей с перекрестной-резиновой переплеткой 10 кВ, 35 кВ и 110 кВ, комбинированных электроприборов (КРУЭ) на 66 кВ, 110 кВ и 220 кВ, а также для испытания выдерживаемым напряжением переменного тока промышленной частоты гидравлических и тепловых генераторов или силовых трансформаторов. Основной принцип заключается в использовании регулируемого (30-300 Гц) индукционного генератора промышленной частоты XZ-L, оборудования, выдерживающего переменное напряжение, для генерации испытательного напряжения переменного тока за счет резонанса с испытуемым конденсатором. Из-за большой емкости кабелей традиционные испытательные трансформаторы промышленной частоты громоздки, громоздки, и их трудно получить на месте от источников питания с большими токами. Поэтому,оборудование для испытаний на выдерживаемое напряжение последовательного резонансного переменного токаобычно используется. Его входная мощность может быть значительно уменьшена, вес может быть уменьшен, а также он прост в использовании и транспортировке. На начальном этапе широко использовались последовательные резонансные устройства индукционного типа (50 Гц), но они имеют такие недостатки, как плохая автоматизация и высокий уровень шума. Поэтому в настоящее время в основном используется резонанс преобразования частоты, который позволяет достичь более высокого коэффициента качества (значение Q) и имеет такие преимущества, как автоматическая настройка, множественная защита, снижение шума, гибкие методы комбинирования и малый вес каждой детали.
Характеристики устройства для испытания на резонанс серии промышленной частоты
1. Он имеет множество функций, включая полностью автоматический (автоматическая настройка, автоматическое усиление), полностью ручной (ручная настройка, ручное усиление) и полу-автоматическое (автоматическая настройка, ручное усиление и ручная настройка, автоматическое усиление), и его можно свободно переключать и использовать;
2. Оснащен настройками испытательного напряжения, времени повышения давления, настройки тока сигнализации, настройки напряжения сигнализации, диапазона частот и пускового напряжения;
3. Оснащенный функцией защиты от разряда, в случае пробоя испытуемого образца или внезапной потери резонанса в резонансном контуре, вызванной другими причинами, источник питания с регулируемой частотой немедленно автоматически и быстро отключит выход и отобразит тип защиты и значение напряжения пробоя;
4. Измеряйте и отображайте соответствующую информацию, такую как выходное напряжение, выходная частота, время повышения давления и тип защитного действия. По завершении теста напряжение автоматически упадет до нуля;
5. Большой ЖК-дисплей, полностью китайский интерфейс, технология платформы, полное управление сенсорным экраном, хранение данных.
Технические характеристики
1. Передовые цифровые и силовые технологии: в силовом устройстве используется новейший интеллектуальный силовой модуль (IPM), представленный за рубежом, который объединяет привод, защиту и преобразование энергии, что значительно повышает надежность всей машины и уменьшает объем и вес.
2. Полная функция защиты:
Защита от перенапряжения: можно установить значение защиты, время действия составляет менее 1 миллисекунды;
Двойная защита от перегрузки по току и перегрева: сочетание само-защиты мощных-устройств с программной защитой со временем действия менее 10 микросекунд;
Защита от перекрытия: время действия составляет менее 1 миллисекунды, и можно записать значение напряжения перекрытия;
Защита нулевого положения: запуск при нулевом напряжении.
3. Уникальные четыре режима работы:
Ручной тест: вручную поиск точки резонанса и вручную увеличение напряжения до необходимого уровня, а также автоматическое время после нажатия кнопки;
Автоматический тест: автоматический поиск точки резонанса в соответствии с настройками, затем автоматическое повышение до установленного напряжения и автоматическое начало отсчета времени;
Автоматическая настройка и ручное повышение: после автоматического нахождения точки резонанса в соответствии с настройками напряжение необходимо вручную повысить до желаемого значения, и кнопка «автоматическое время» будет нажата для автоматического времени;
Ручная настройка автоматического повышения: ручной поиск точки резонанса и автоматическое увеличение времени после автоматического повышения в соответствии с настройками.
