Устройство для резонансных испытаний высокого-последовательного напряжения переменного тока представляет собойустройство для испытания на резонанс сериив котором используются настроенные катушки индуктивности и нагрузочные конденсаторы для создания последовательного резонанса промышленной частоты и получения испытательного напряжения промышленной частоты. Последовательный резонанс состоит из изолирующего трансформатора, источника питания, регулирующего частоту и напряжение, трансформатора возбуждения, реактора и емкостного делителя напряжения. Конденсатор и реактор испытуемого образца образуют последовательную резонансную связь; Делитель напряжения подключается параллельно испытуемому образцу для измерения резонансного напряжения на испытуемом образце и подачи сигнала защиты от перенапряжения; Выходная мощность частотной модуляции соединена с последовательным резонансным контуром через трансформатор возбуждения, обеспечивая мощность возбуждения для последовательного резонанса.
устройство для резонансных испытаний с переменной частотойотличается от инструментов общего тестирования, и его самая большая особенность заключается в том, что один и тот же набор оборудования может использоваться для испытаний выдерживаемого напряжения переменного тока различного электрооборудования, такого как перекрестные-кабели, трансформаторы и т. д. КРУЭ. Электродвигатели и генераторы, в дополнение к типичным и широко используемым моделям, представленным в этом каталоге выбора для пользователей на выбор, обычно требуют разработки схем конфигурации на основе диапазона выборок пользователя и требований к тестированию, чтобы удовлетворить требования к тестированию в различных регионах, пользователях и образцах.
Мы знаем, что при частоте цепи f=1/2 π√ LC в цепи возникает резонанс, а напряжение на испытуемом образце в Q раз превышает выходное напряжение высоковольтного конца трансформатора возбуждения. Q — это коэффициент качества системы, который является коэффициентом резонанса напряжения и обычно находится в диапазоне от десятков до сотен и более. Сначала отрегулируйте выходную частоту источника питания переменной частоты, чтобы вызвать последовательный резонанс в цепи, а затем отрегулируйте выходное напряжение источника питания переменной частоты в условиях резонанса цепи, чтобы достичь испытательного значения образца напряжения. Из-за резонанса схемы меньшее выходное напряжение источника питания переменной частоты может генерировать более высокое испытательное напряжение на тестовом образце CX.

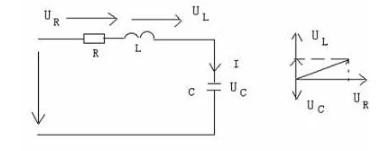

Рисунок 1. Принципиальная схема последовательного резонанса.
устройство для резонансных испытаний с переменной частотойРазработанный компанией Wuhan UHV, он использует принцип последовательного резонанса. Он использует трансформатор возбуждения для возбуждения последовательного резонансного контура, регулирует выходную частоту регулятора переменной частоты и заставляет индуктивность контура L и тестовый образец C резонировать последовательно. Резонансное напряжение — это напряжение, приложенное к испытуемому образцу. Устройство для резонансных испытаний с преобразованием частоты широко используется в таких отраслях, как энергетика, металлургия, нефтяная и химическая промышленность, и подходит для передачи и профилактических испытаний емкостных образцов высокой-емкости и высокого-напряжения.
устройство, выдерживающее последовательное резонансное напряжениев основном состоит из контроллера преобразователя частоты, трансформатора возбуждения, реактора высокого-напряжения, делителя напряжения высокого-напряжения и т. д. Контроллеры переменной частоты делятся на две категории: настольные контроллеры мощностью 20 кВт и выше и портативные блочные контроллеры мощностью 20 кВт и ниже; Он состоит из контроллера и фильтра. Основная функция регулятора переменной частоты заключается в преобразовании синусоидальной волны переменного тока частотой сети 380 В или 200 В с фиксированной амплитудой и частотой в синусоидальную волну с регулируемой амплитудой и частотой. И обеспечить питание всего оборудования. Функция трансформатора возбуждения заключается в повышении выходного напряжения источника питания переменной частоты до соответствующего испытательного напряжения. Высоковольтный реактор L является важным компонентом резонансного контура. При частоте сети, равной 1/(2 π√ LCX), она испытывает последовательный резонанс с исследуемым образцом CX.
Устройство для резонансных испытаний с переменной частотой подходит для испытаний на выдерживаемое переменное напряжение полиэтиленовых силовых кабелей напряжением 10 кВ, 35 кВ, 110 кВ, 220 кВ и 500 кВ. Подходит для испытаний на выдерживаемое переменное напряжение КРУЭ 60, 220 и 500 кВ. Подходит для испытаний на выдерживаемое напряжение промышленной частоты больших трансформаторов и генераторных установок; Индукционные испытания силовых трансформаторов выдерживаемым напряжением; Измерение сопротивления заземления.
Благодаря многолетнему упору на исследования и производство последовательных резонансных устройств, компания Wuhan UHV является лучшим выбором дляРезонансные устройства с переменной частотойс точки зрения технологий, качества и сервиса! После общенационального отбора многочисленные профессиональные клиенты в конечном итоге выбрали Уханьское устройство для резонансных испытаний сверхвысокого напряжения и переменной частоты. Wuhan UHV твердо верит, что качество прежде всего, а обслуживание прежде всего может завоевать расположение и похвалу клиентов!
