Резонансное выдерживаемое напряжение серии переменной частоты? Ухань СВВ специализируется на производствепоследовательный резонанс, с широким выбором продукции и профессиональными электрическими испытаниями. Найтипоследовательный резонанс, выберите Ухань UHV.
Устройство резонансного выдерживаемого напряжения серии с переменной частотойиспользует принцип последовательного резонанса, возбуждает последовательный резонансный контур с помощью трансформатора возбуждения, регулирует выходную частоту регулятора переменной частоты и заставляет индуктивность цепи L и тестовый образец C резонировать последовательно. Резонансное напряжение — это напряжение, приложенное к испытуемому образцу. Полный наборРезонансное оборудование серии переменной частотышироко используется в таких отраслях, как энергетика, металлургия, нефтяная и химическая промышленность, и подходит для передачи и профилактических испытаний емкостных образцов высокой-емкости и высокого{1}}напряжения.

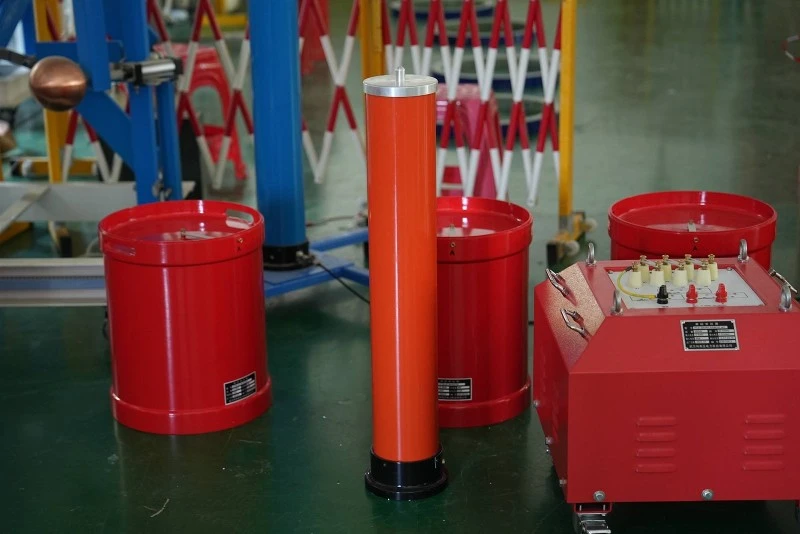

Устройство резонансного выдерживаемого напряжения серии с переменной частотойв основном состоит из контроллера переменной частоты, трансформатора возбуждения, реактора высокого-напряжения, делителя напряжения высокого-напряжения и т. д. Контроллеры переменной частоты делятся на две категории: настольные контроллеры мощностью 20 кВт и выше и портативные блочные контроллеры мощностью 20 кВт и ниже; Полный комплект резонансного оборудования с переменной частотой состоит из контроллера и фильтра. Основная функция регулятора переменной частоты заключается в преобразовании синусоидальной волны переменного тока частотой сети 380 В или 200 В с фиксированной амплитудой и частотой в синусоидальную волну с регулируемой амплитудой и частотой. И обеспечить питание всего оборудования. Функция трансформатора возбуждения заключается в повышении выходного напряжения источника питания переменной частоты до соответствующего испытательного напряжения. Высоковольтный реактор L является важным компонентом резонансного контура. При частоте сети, равной 1/(2 π√ LCX), она испытывает последовательный резонанс с исследуемым образцом CX.
Устройство резонансного выдерживаемого напряжения серии преобразования частотыиспользует многоступенчатый метод суперпозиции, при этом несколько реакторов можно использовать параллельно или последовательно. Делитель напряжения используется для измерения испытательного напряжения, а также может использоваться в качестве компенсационного конденсатора для тестовых образцов небольшой емкости, позволяя использовать резонансную частоту для проведения испытаний на выдерживаемое переменное напряжение для различного силового оборудования в диапазоне 30–300 Гц. Основной принцип последовательного резонанса с переменной частотой заключается в использовании регулируемого (30–300 Гц) оборудования для испытания последовательного резонанса для резонанса с конденсатором испытуемого объекта для генерации испытательного напряжения переменного тока.
Принцип последовательного преобразования частоты, устойчивость к резонансному напряжению
При частоте цепи f=1/2 π√ LC в цепи возникает резонанс, и напряжение на испытуемом образце в Q раз превышает выходное напряжение высоковольтного конца трансформатора возбуждения. Q — это коэффициент качества системы, который представляет собой коэффициент резонанса напряжения, обычно варьирующийся от десятков до сотен и более. Сначала отрегулируйте выходную частоту источника питания переменной частоты, чтобы вызвать последовательный резонанс в цепи, а затем отрегулируйте выходное напряжение источника питания переменной частоты в условиях резонанса цепи, чтобы достичь испытательного значения образца напряжения. Из-за резонанса схемы меньшее выходное напряжение источника питания переменной частоты может генерировать более высокое испытательное напряжение на тестовом образце CX.
