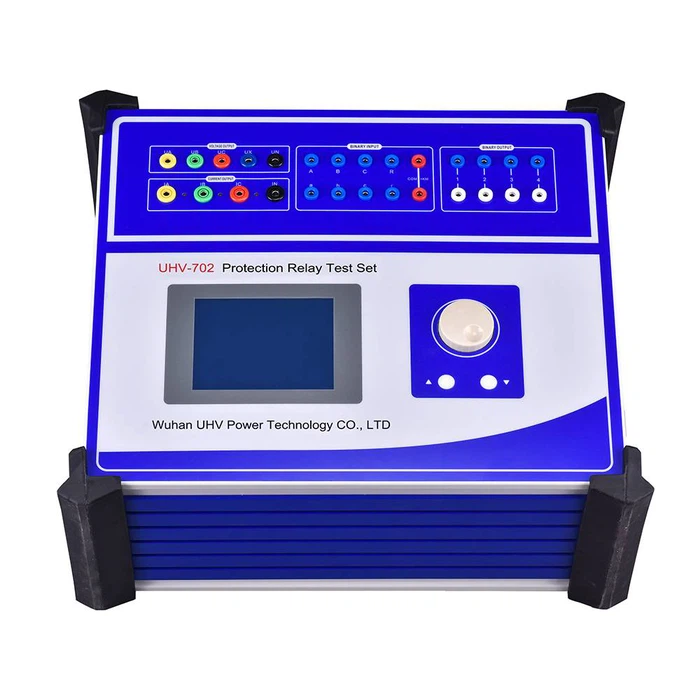

АНабор тестов на инъекцию вторичного токаПри Wuhan UHV может помочь многим работникам власти провести различные электроэнергии более удобно .
Первичный ток и вторичный ток являются основными понятиями в трансформаторах (или трансформаторах приборов) . их основные различия заключаются в обмотке, через которую они текут, их функция и взаимосвязь между ними:
1. Обмотка они проходят через:
Первичный ток (i₁):Ток протекает через первичную обмотку трансформатора (входная обмотка) . Эта обмотка подключена к источнику питания (AC Supply) .
Вторичный ток (i₂):Ток протекает через вторичную обмотку трансформатора (выходная обмотка) . Эта обмотка подключена к нагрузке (мощность потребления электрического устройства) .
2. Функция и направление:
Первичный ток (i₁):Это ток, взятый из источника питания Transformer ., он устанавливает чередующее магнитное поле в ядре трансформатора ., он можно рассматривать как входной ток .
Вторичный ток (i₂):Это ток, поставляемый на нагрузку, вызванный чередующимся магнитным полем . его можно рассматривать как выходной ток . его направление потока зависит от требований нагрузки .
3. отношения (идеальный трансформатор):
Это самый важный момент для понимания разницы . в идеальном трансформаторе (игнорируя все потери):
Отношения напряжения:Соотношение первичного напряжения (v₁) ко вторичному напряжению (V₂) равно соотношению первичных поворотов (n₁) к вторичным поворотам (n₂): v₁ / v₂=n₁ / n₂
Текущие отношения:Соотношение первичного тока (i₁) ко вторичному току (i₂) равняется обратному соотношению вторичных поворотов (n₂) к первичным поворотам (n₁): i₁ / i₂=n₂ / n₁ (или i₁ * n₁=i₂ * n₂ - Ampere -turn Balance) .}} i₂ * n₂ - ampere -turn).
Сохранение власти:Игнорирование потерь, входная мощность равна выходной мощности: v₁ * i₁ ≈ v₂ * i₂ (для реальной компонента питания) .
4. Сводка отношений ядра:
Коэффициент поворотов определяет отношение напряжения и коэффициент тока .
Увеличьте трансформатор (n₂> n₁):V₂> V₁ (выходное напряжение увеличивается), i₂ Универсательный трансформатор (n₂ Изоляционный трансформатор (n₂ ≈ n₁):V₂ ≈ v₁, i₂ ≈ i₁ (в первую очередь используется для изоляции, а не изменение напряжения/тока) . 5. влияние нагрузки: Вторичный ток (i₂) определяется исключительно нагрузкой .Чем больше мощность, требуемая нагрузкой (или тем более его эквивалентное сопротивление), тем больше вторичный ток . Первичный ток (i₁) отвечает на изменения во вторичном токе .В соответствии с i₁ / i₂=n₂ / n₁ (или i₁ * n₁=i₂ * n₂), когда вторичный ток увеличивается из-за более тяжелой нагрузки, первичный ток также должен быть соответственно увеличиваться, чтобы удовлетворить сохранение мощности и баланс Ampere-turn . изменение второго тока является «причиной»; Изменение первичного тока-это «эффект» . в условиях без нагрузки (вторичный ток=0), первичное ток очень мал (только ток намагничивания, необходимый для установления магнитного поля) . 6. Фазовая связь (идеальный трансформатор): В идеальном трансформаторе первичный ток и вторичный ток составляют 180 градусов из фазы ., что это потому, что магнитный поток, созданный вторичным током, всегда противостоят потоку, создаваемому основным током (закон Ленца), работая над поддержанием основного потока, по существу, постоянному.}}
