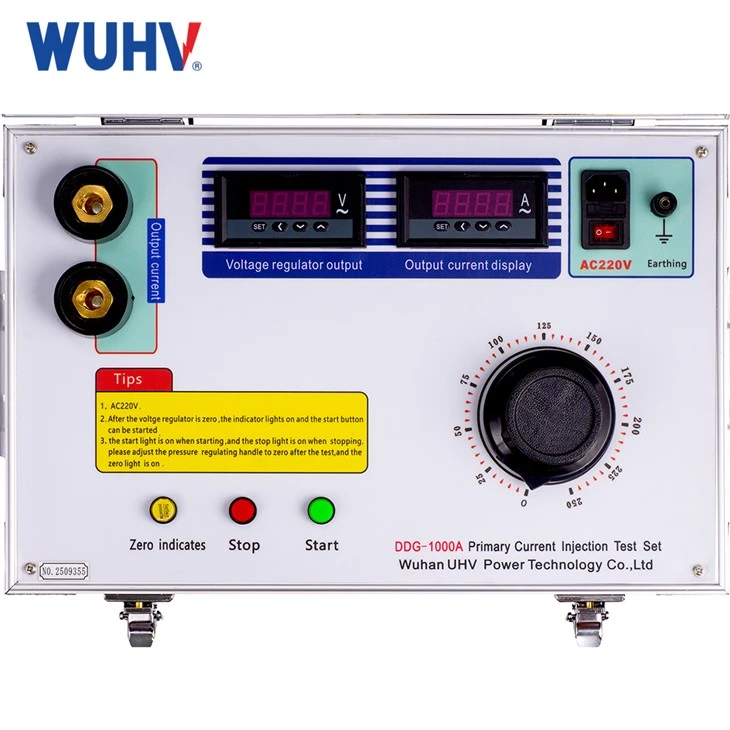

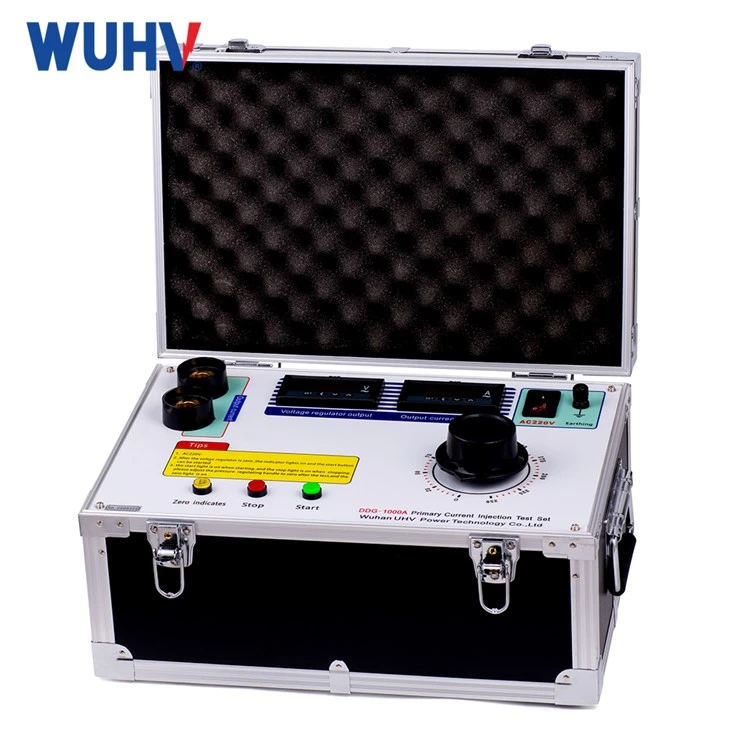

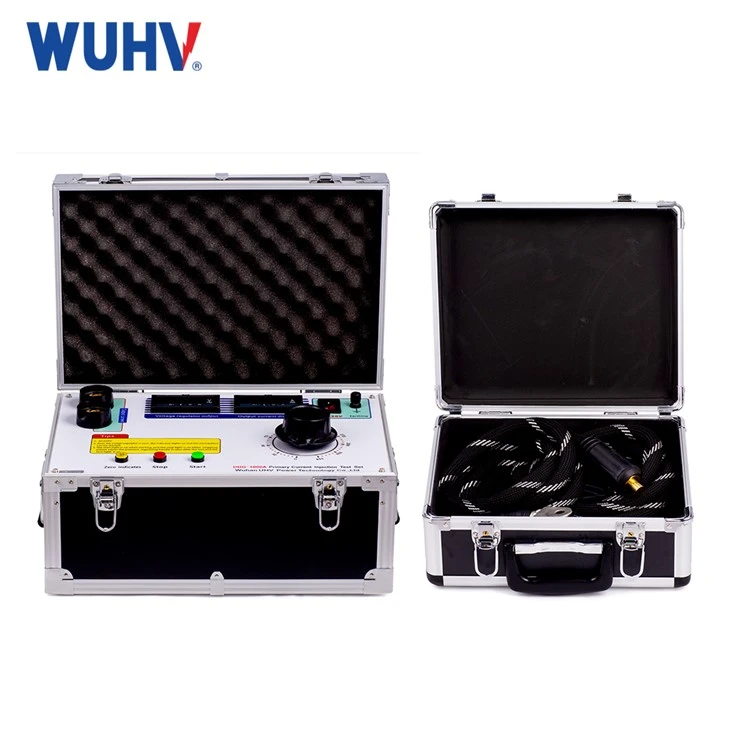

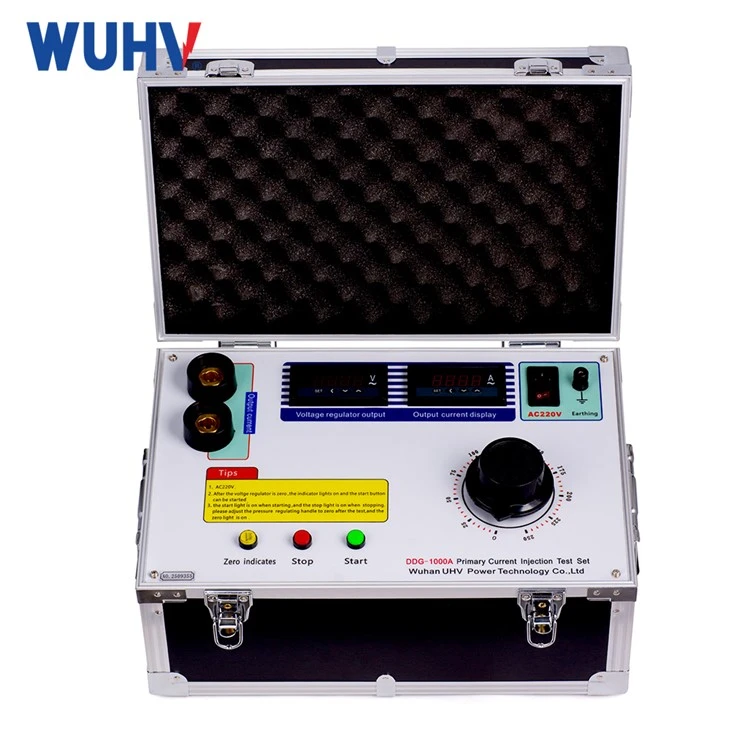

Тестер первичного тока

Тестер первичного тока – необходимое оборудование в местах с сильным током. Он широко используется на электростанциях, распределительных станциях, производителях электротехники, научно-исследовательских институтах и ​​других ведомствах. Оборудование имеет характеристики кратковременной-системы или прерывистой системы, небольшого размера, легкого веса, простоты обслуживания и т. д.

1. Генератор сильного тока оснащен двумя амперметрами для контроля диапазона размеров.

2. Автотрансформатор можно свободно регулировать.

3. Индикатор состояния, управление кнопками, простота в эксплуатации.

4. Разборную конструкцию легко перемещать.

1. Подключите усилитель тока к тестируемому изделию в соответствии с требованиями тестирования и убедитесь, что есть источник питания. (Для сплит-типа соедините «вход» на панели с питанием, «выход» со «входом» на DDK и «прибор» с «прибором» на DDK.

2. Выберите положение переключателя тока в соответствии с необходимым током.

3. Включите питание, и зеленый индикатор должен загореться (если нет, поверните переключатель напряжения против часовой стрелки до нуля, пока не загорится зеленый индикатор). Нажмите кнопку запуска, зеленый индикатор должен погаснуть, а красный индикатор загорится. Поворачивайте переключатель напряжения по часовой стрелке, пока ток не поднимется до необходимого уровня.

4. Поверните переключатель напряжения против часовой стрелки до нуля, нажмите кнопку «Стоп», красный индикатор погаснет, а зеленый индикатор загорится. Тестирование окончено.

1. Проверьте защитное реле: убедитесь, что реле точно реагирует на неисправности.

2. Проверка трансформатора тока (ТТ). Имитация высокого тока для проверки характеристик трансформатора тока.

3. Имитация неисправностей: генерация высокого тока для моделирования реальных-сценариев неисправностей в мире.

4.Калибровка: обеспечивает надежный метод калибровки защитного оборудования.

Повысьте надежность системы: убедитесь, что система защиты правильно активируется в случае реальных сбоев.

Подготовка и настройка

Подключите первичный инжектор тока к тестируемому устройству (например, реле или трансформатору тока).

Установите желаемый уровень тока, продолжительность тестирования и режим тестирования (например, переменный/постоянный ток, ступенчатый ввод или непрерывный ток).

Текущий впрыск

Инжектор генерирует большой ток и подает его в тестируемую систему.

Испытательное оборудование (например, реле) будет реагировать активацией или деактивацией в зависимости от его настроек (таких как время срабатывания и порог тока).

Мониторинг и проверка

Контролируйте реакцию защитного устройства или испытуемого трансформатора тока.

Убедитесь, что трансформатор тока или реле работают должным образом при воздействии испытательного тока.

Запись данных и отчетность

Результаты испытаний записываются для анализа и отчетности.

Эти данные помогают проверить, правильно ли работает устройство защиты в условиях неисправности.

Моделируйте ситуации отказа, подавая контролируемые большие токи в первичные цепи, такие как реле или трансформаторы тока. Подаваемый ток имитирует перегрузку, короткое замыкание или другие неисправности, встречающиеся в реальных системах. Согласно требованиям испытаний, устройство может генерировать как переменный, так и постоянный ток.

1. Проверка реле защиты: проверьте, правильно ли реле реагирует на неисправности и срабатывает в соответствии со спецификациями.
2. Тестирование трансформатора тока (ТТ). Имитируйте высокий первичный ток, чтобы проверить точность ТТ и убедиться, что они правильно снижают ток защитных реле.
3. Калибровка. Убедитесь, что реле и другие системы защиты правильно откалиброваны для правильного реагирования на токи повреждения.
4. Техническое обслуживание и устранение неисправностей: используется для диагностики и обслуживания защитных систем для обеспечения их правильного функционирования.
5. Моделирование неисправностей. Моделирование реальных-ошибок (например, коротких замыканий и перегрузок) для проверки работоспособности системы защиты.

1. Защитное заземление и изоляция.

Убедитесь, что выключатель, трансформатор тока и система защиты полностью обесточены и изолированы. Правильно заземлите все оборудование.

2. Выберите правильный диапазон тока.

Выберите тестер с достаточным выходным током для отключения реле или насыщения трансформатора тока. Избегайте перегрузки тестера.

3. Избегайте длительного сильного выходного тока.

Большой ток (более 1000 А) нагревает кабели и внутренние компоненты. Соблюдайте ограничения рабочего цикла (например, 1–2 минуты включения, затем охлаждение).

4. Используйте подходящие тестовые кабели.

Используйте короткие, толстые кабели (например, 50–70 мм² на 1000 А) с плотными соединениями во избежание перегрева и падения напряжения.

5. Предотвратите случайный контакт

Выходные клеммы подвергаются опасному низкому-напряжению, но чрезвычайно высокому току. Держите неуполномоченный персонал на расстоянии.

6. Защитите все соединения

Ослабленные соединения вызывают искрение, перегрев и ложные показания. Плотно затяните все хомуты и болты.

7. Следите за отключением выключателя

Выключатель разомкнется, когда испытательный ток превысит уставку защиты. Перед тестированием сообщите об этом находящемуся поблизости персоналу.

8. Запись температуры окружающей среды

Сопротивление проводника меняется в зависимости от температуры (≈0,4%/градус для меди). Откорректируйте показания в соответствии со стандартной эталонной температурой (20 градусов или 75 градусов).

9. Выписка после тестирования

Внутренние конденсаторы или катушки индуктивности могут накапливать остаточную энергию. Прежде чем отсоединять провода, дождитесь «разрядка завершена».

10. Регулярная калибровка и техническое обслуживание.

Калибруйте ежегодно, чтобы обеспечить точность амперметра, таймера и выходного сигнала. Регулярно проверяйте кабели, клеммы и охлаждающий вентилятор.

Наше после-сервисное обслуживание Wuhan UHV Power Technology Co., Ltd. призвано обеспечить вам полное спокойствие. Мы обеспечиваем профессиональную установку, ввод в эксплуатацию и практическое-обучение, чтобы помочь вашей команде быстро освоиться с оборудованием и начать его использовать как можно скорее. На каждое изделие мы предоставляем -годичную гарантию и пожизненное обслуживание: в течение гарантийного срока мы устраняем механические неисправности и бесплатно заменяем поврежденные детали (за исключением человеческого фактора или форс-мажорных обстоятельств). Даже после истечения срока гарантии мы взимаем разумную плату за ремонт. Вы также можете пользоваться пожизненными бесплатными обновлениями программного обеспечения, когда они доступны. Наше время ответа составляет не более 12 часов. Когда вы обратитесь за ремонтом, наш инженер после-продажного обслуживания предоставит четкое решение или, при необходимости, организует доставку вашего оборудования. Кроме того, мы проводим регулярные повторные визиты каждый год и предлагаем постоянную техническую поддержку по электронной почте или посредством обмена сообщениями в любое время. Именно поэтому мы гарантируем, что вы никогда не останетесь одни после покупки.

Выбирая компанию Wuhan UHV Power Technology Co., Ltd., вы выбираете партнера, приверженного скорости, качеству и надежности. После вашего первого запроса мы предоставим предложение в течение одного часа и полное техническое решение в течение 24 часов. Демо-версия продукта всегда доступна, чтобы доказать наши возможности, прежде чем вы примете решение. После того как вы разместите заказ, мы строго соблюдаем договор, держим вас в курсе хода производства и гарантируем своевременную-доставку. Благодаря экспорту почти в 100 стран, включая Малайзию, Индонезию, Саудовскую Аравию, ОАЭ, США, Австралию, Аргентину и Бразилию, наш международный опыт глубок и проверен. Наши чистые, современные производственные помещения и хорошо организованный офис- отражают профессионализм, который мы привносим в каждый проект. За каждым продуктом стоит специальная команда исследований, разработок и контроля качества, которая перед отправкой проводит строгие заводские приемочные испытания. После покупки мы ответим на любой запрос в течение шести часов, предлагаем полную 12-месячную гарантию, обеспечиваем поддержку в обучении за рубежом и планируем регулярные повторные визиты. Мы также предлагаем дополнительную расширенную гарантию, услуги по аренде, настройке и авторизованной калибровке. Все это поставляется по конкурентоспособным ценам, поскольку мы считаем, что высококачественное испытательное оборудование никогда не должно быть недоступным.
