Анализатор частотной характеристики с разверткой

Анализатор частотной характеристики развертки основан на измерении характеристических параметров внутренней обмотки трансформатора и использует метод анализа частотной характеристики внутренних неисправностей, разрабатываемый в настоящее время в развитых странах для точного определения внутренних неисправностей трансформатора.

После завершения проектирования и изготовления трансформатора определяются линейные катушки и внутренняя конструкция. Следовательно, для многообмоточных линейных катушек трансформатора, если уровень напряжения одинаков и метод намотки одинаков, следует определить соответствующие параметры (Ci, Li) каждой линейной катушки. Таким образом, характеристическая характеристика каждой линейной катушки в частотной области была определена соответствующим образом, и частотные спектры соответствующих трехфазных линейных катушек в определенной степени сравнимы.

Когда в процессе испытаний происходит короткое замыкание витка на виток или происходит столкновение во время транспортировки, параметры распределения обмотки трансформатора изменяются, что приводит к относительному смещению линейной катушки, а также к деформации линейной катушки, вызванной электромагнитным напряжением при коротком замыкании и состояниями неисправности во время работы. Затем анализатор частотной характеристики с разверткой будет влиять и изменять исходные характеристики частотной области трансформатора, а именно изменения амплитуды частотной характеристики и сдвиг частоты гармоник. Тестер обмоток трансформатора, разработанный на основе метода анализа отклика, представляет собой новый тип оборудования для неразрушающего контроля внутренних неисправностей трансформаторов. Подходит для обнаружения внутренних структурных неисправностей силовых трансформаторов напряжением 63–500 кВ.

Особенности продукта

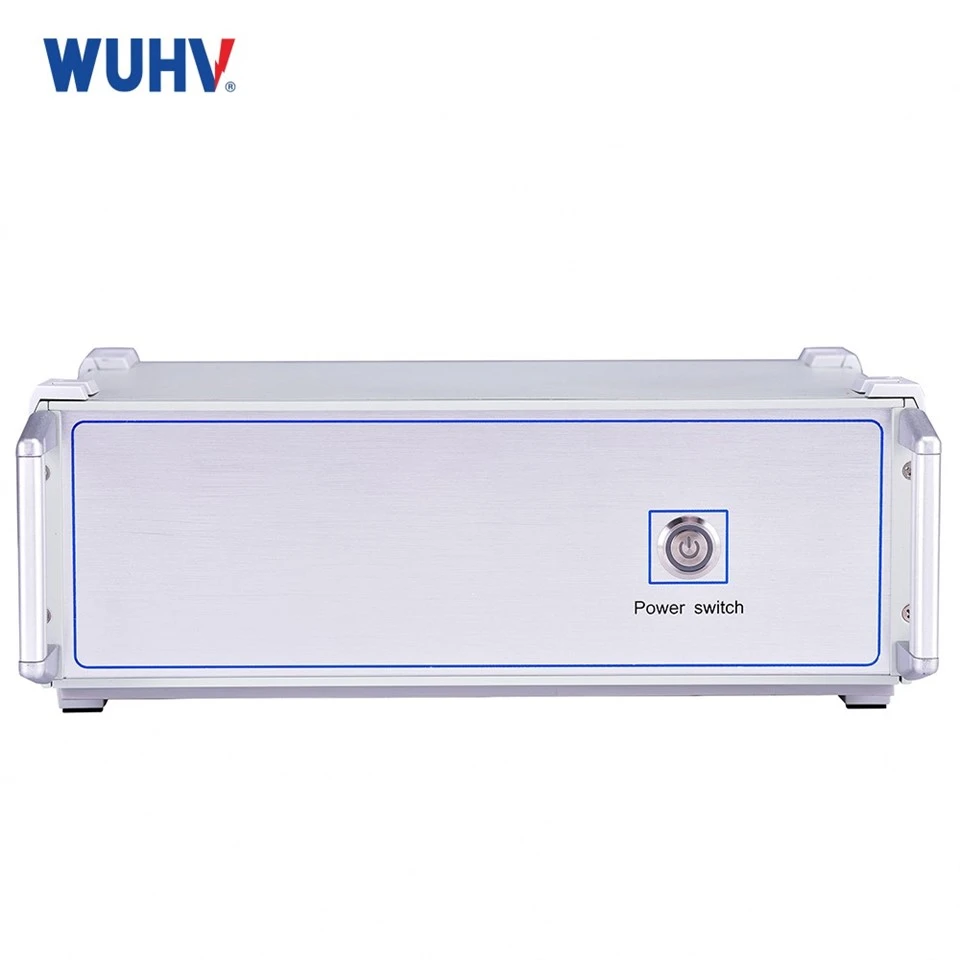

Для сбора данных и управления тестером деформации обмоток трансформатора используется высокоскоростной-микропроцессор с высокой степенью интеграции.

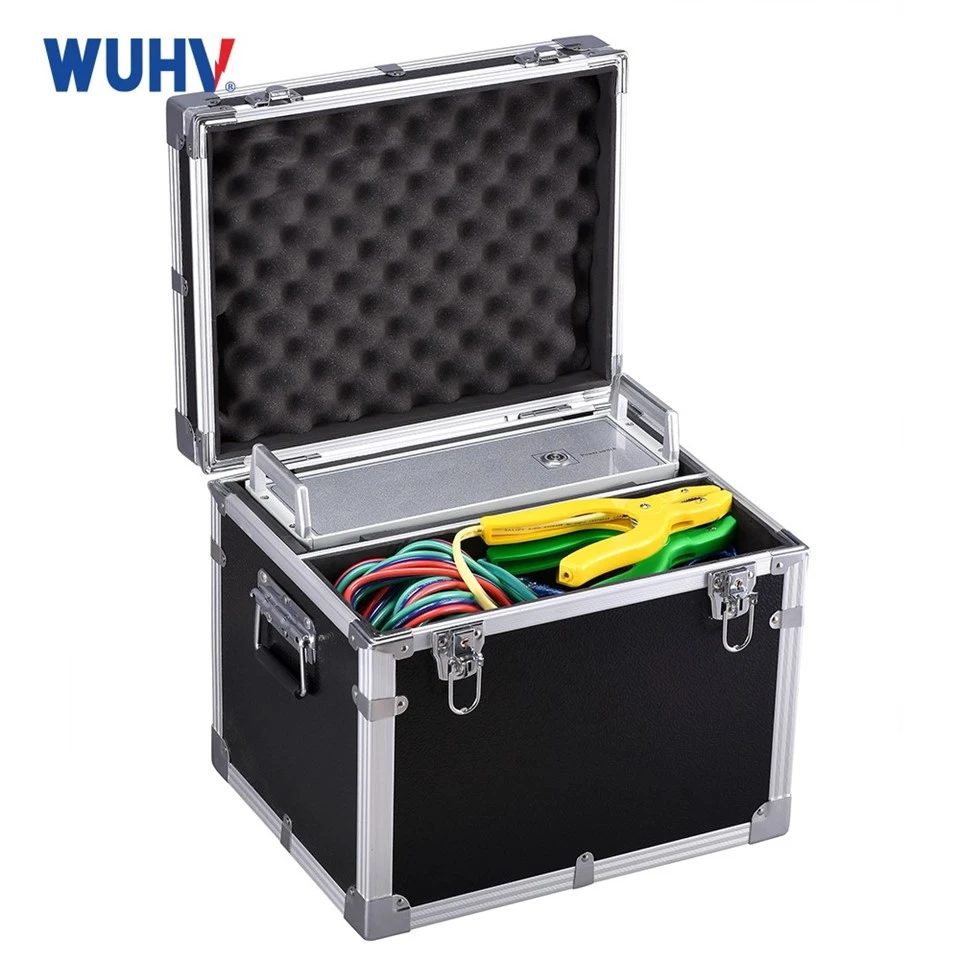

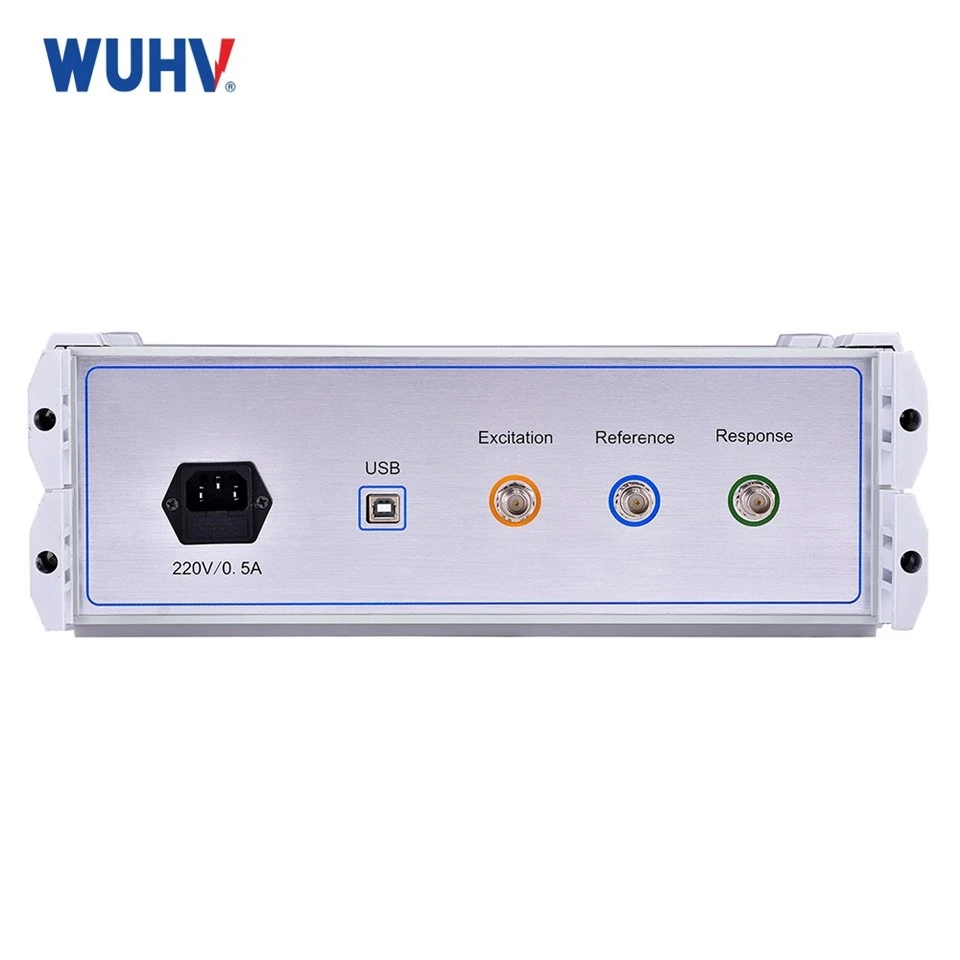

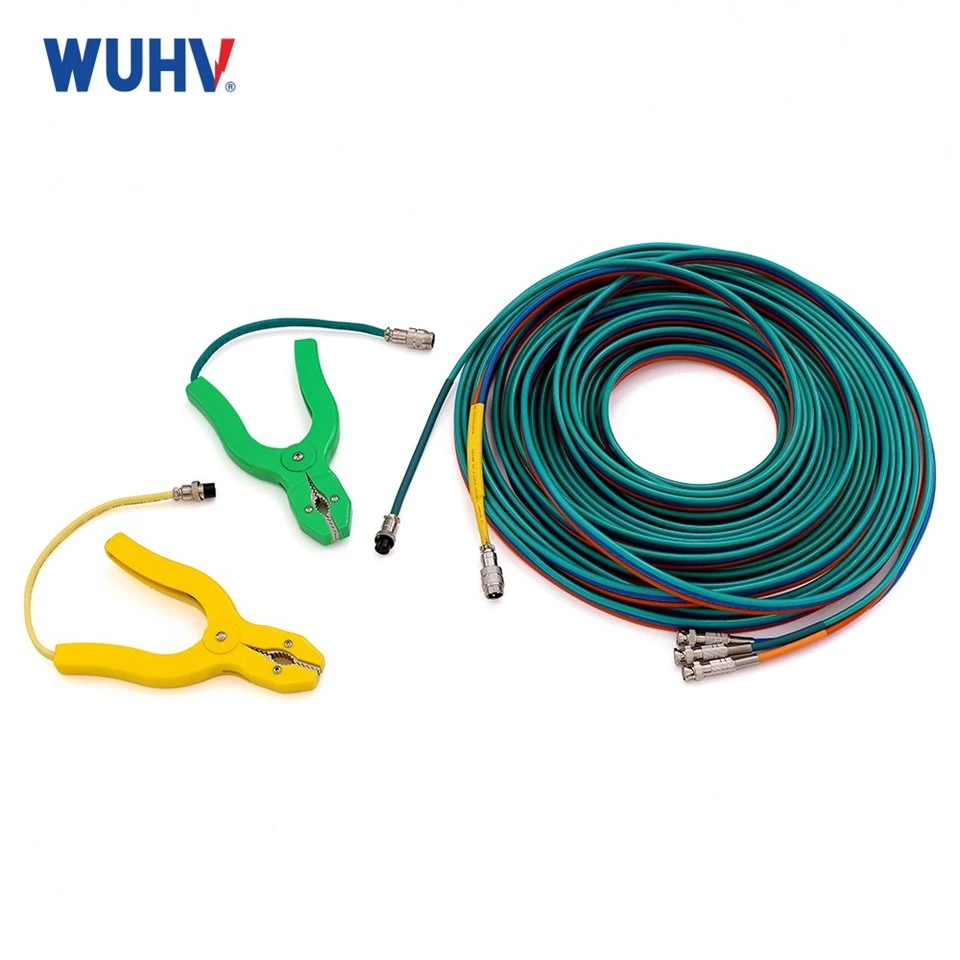

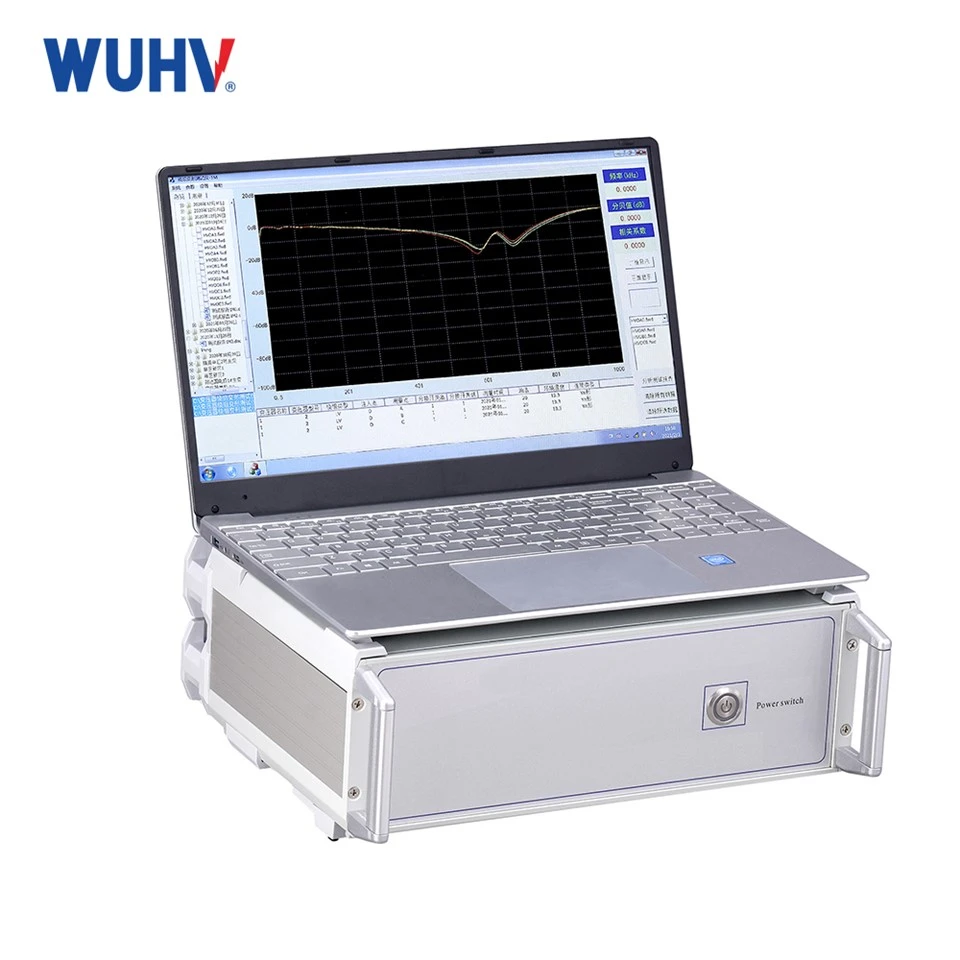

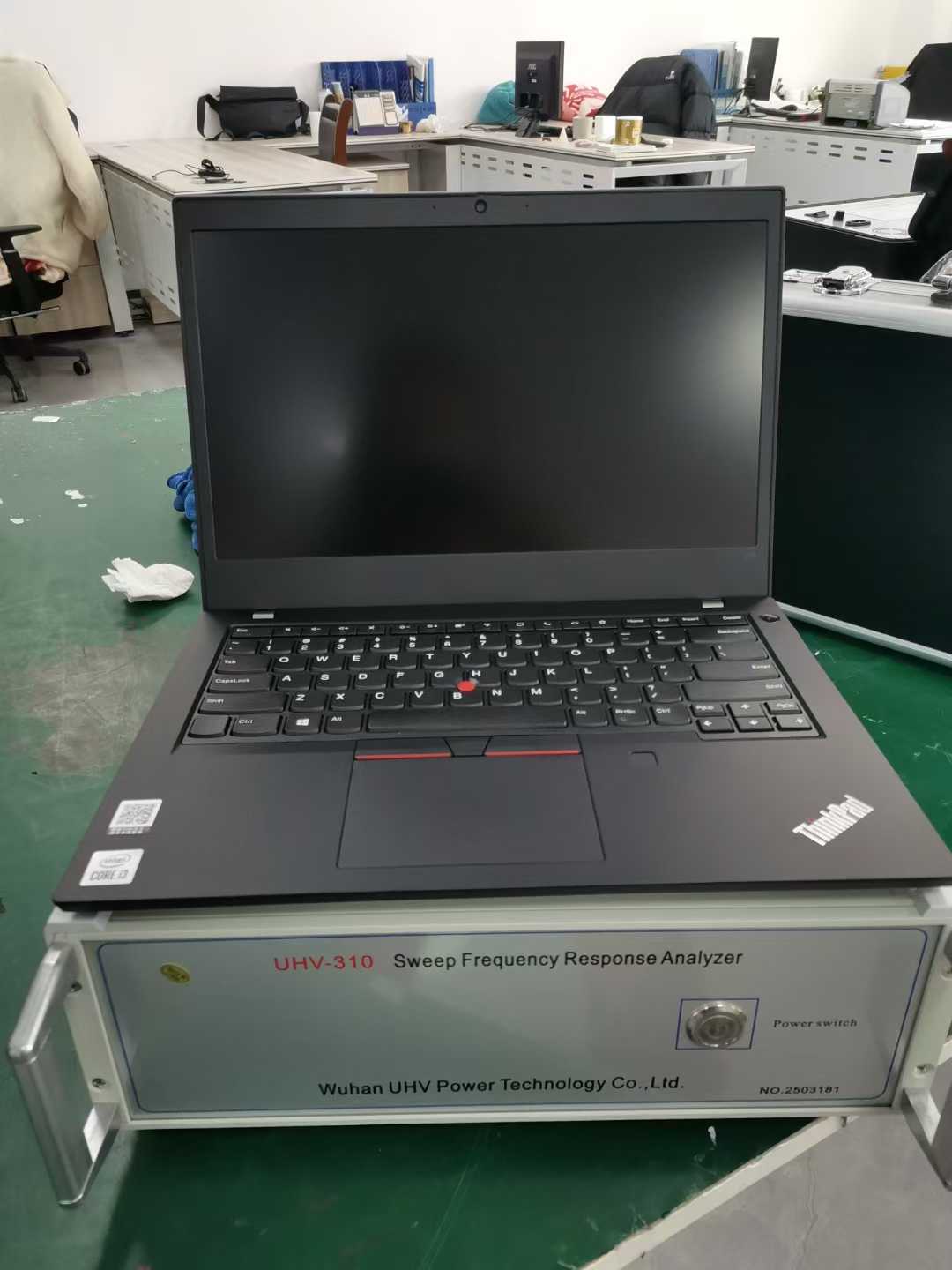

USB-интерфейс ноутбука для связи с прибором.

Между ноутбуком и прибором нет интерфейса Bluetooth.

В аппаратном обеспечении движения используется специальная цифровая высокоскоростная-технология развертки DDS (США). Путем тестирования можно точно диагностировать такие неисправности, как деформация обмотки, выступание, смещение, наклон, деформация межвиткового короткого замыкания и межфазное короткое замыкание.

Измерение дБ с высоким разрешением, двухканальный 16-битный аналого-цифровой преобразователь.

Амплитуда выходного сигнала может быть отрегулирована до максимального пикового значения 10 В с помощью программного обеспечения.

Электронный документ (Word) с результатами,-сгенерированными компьютером.

Выберите точные и высокостабильные компоненты, повторите тест на той же фазе и измерьте частоту повторения более 99,5%.

Готовая печатная плата со специальной обработкой поверхности для предотвращения загрязнения водой и вредными газами.

Прибор для измерения деформации обмотки трансформатора, производимый нашей компанией, имеет функции измерения линейной частоты развертки и измерения частоты сегментированной развертки и в настоящее время совместим с режимами измерения двух технических школ в Китае.



Амплитудно-частотные характеристики соответствуют техническим характеристикам национального тестера амплитудно-частотных характеристик. Горизонтальная ось (частота) имеет два типа линейного индекса и логарифмического индекса, поэтому напечатанная кривая песни может быть линейной или логарифмической индексной линией, и пользователи могут выбирать в соответствии со своей фактической ситуацией.

1. Обнаруживает скрытые повреждения -Определяет деформацию обмотки, перемещение сердечника и ослабление зажима без открытия бака трансформатора.

2. Не-инвазивное тестирование -Все испытания выполняются снаружи через втулки – слив масла или вход в бак не требуются.

3. Высокая чувствительность -Обнаруживает механические сдвиги величиной всего 1–2 мм, что гораздо более чувствительно, чем традиционные тесты импеданса.

4. Сравнение уникальных отпечатков пальцев -Сравнивает текущий отклик с исходными данными, делая четко видимыми даже небольшие отклонения.

5. После-Оценка неисправностей -Быстрое подтверждение внутренних повреждений после коротких-замыканий или ударов молнии для принятия решений о ремонте-или-замене.

6. Предотвращает незапланированные отключения -Выявляет проблемы на ранних стадиях планового технического обслуживания, избегая катастрофических сбоев.

7. Портативный и быстрый -Весит всего 10 кг и выполняет уборку за 2–10 минут, что упрощает использование в полевых условиях.

1. Производство, передача и распределение электроэнергии.

Электростанция: оцените механическую устойчивость повышающего трансформатора генератора (GSU) и определите смещение изоляции, вызванное тепловым расширением.

Подстанция: Убедитесь, что силовые трансформаторы сохраняют структурную целостность после токов повреждения.

Распределительный трансформатор: проверьте структурную устойчивость полюсных и площадочных трансформаторов.

2. Производство трансформаторов и заводские испытания.

Контроль качества. Проведите плановые и типовые испытания перед отправкой, чтобы обеспечить соответствие стандартам IEC, IEEE и ANSI.

Осмотр после транспортировки: Убедитесь, что трансформатор не подвергся механической деформации во время транспортировки.

3. Электрическое обслуживание и диагностика неисправностей.

Прогнозное обслуживание используется для оказания помощи коммунальным предприятиям в организации технического обслуживания и продлении срока службы оборудования.

Расследование после неисправности, чтобы определить, может ли трансформатор продолжать работать или нуждается в техническом обслуживании после короткого замыкания.

4. Трансформаторы возобновляемой энергии (ветер, солнечная энергия, гидроэнергия)

Трансформатор ветряной электростанции: обнаруживает смещение обмотки, вызванное вибрацией и механическим воздействием.

Трансформатор солнечной электростанции: Обеспечьте целостность инверторного трансформатора при нестабильных нагрузках.

Гидроэлектрический трансформатор. Оцените перемещение железных сердечников и ухудшение изоляции в повышающих-трансформаторах.

Тест анализатора частотной характеристики с разверткой работает путем подачи синусоидального сигнала низкого-напряжения в широком диапазоне частот (обычно от 20 Гц до 2 МГц или выше) в обмотку трансформатора и измерения выходного отклика. Анализируя кривую частотной характеристики, тест SFRA обнаруживает механические деформации, смещения обмоток, движения сердечника и другие внутренние неисправности трансформаторов.

1. Деформация обмотки: из-за короткого замыкания, нагрузки при транспортировке или старения.

2. Смещение или ослабление сердечника: вызвано термоциклированием или механическим ударом.

3. Потеря давления при зажиме: обнаруживает пониженное давление в сердечниках трансформатора.

4. Меж-короткие замыкания между витками: выявляет нарушения изоляции между витками обмотки.

5. Сломанные или ослабленные обмотки: определяет, сместились или отсоединились обмотки.

6. Частичный разряд и ухудшение изоляции: контролирует состояние изоляции.

7. Дефекты устройства РПН. Проверка механических неисправностей устройств РПН-под нагрузкой (РПН).
