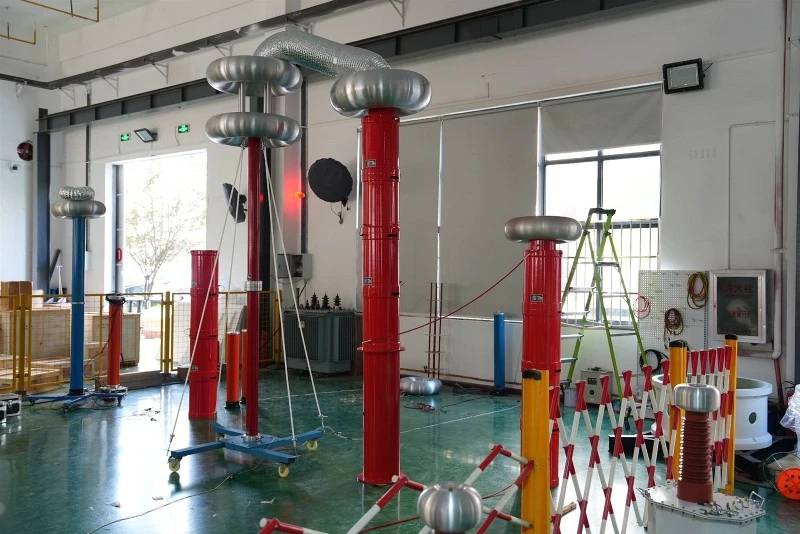

Полный набороборудование для резонансных испытаний серии преобразования частотыпредставляет собой устройство для испытания последовательного резонанса, которое использует настроенную индуктивность и емкость нагрузки для создания последовательного резонанса промышленной частоты и получения испытательного напряжения промышленной частоты. Полный комплект оборудования для резонансных испытаний с преобразованием частоты состоит из изолирующего трансформатора, источника питания для регулирования частоты и напряжения, трансформатора возбуждения, реактора, емкостного делителя напряжения и т. д.; Делитель напряжения подключается параллельно испытуемому объекту, и резонансное напряжение на испытуемом объекте измеряется с помощью оборудования для резонансных испытаний с последовательным преобразованием частоты для получения сигнала защиты от перенапряжения; Выходная мощность частотной модуляции соединена с последовательным резонансным контуром через трансформатор возбуждения, обеспечивая мощность возбуждения для последовательного резонанса.
Испытание выдерживаемым напряжением переменного тока различных крупных силовых трансформаторов, силовых кабелей, паровых турбин, гидрогенераторов и другого емкостного оборудования должно проводиться регулярно в строгом соответствии с процедурами испытаний; В условиях промышленной частоты из-за большой емкости испытуемого образца или высоких требований к испытательному напряжению мощность источника питания испытательного устройства также относительно высока. Традиционные устройства, выдерживающие напряжение промышленной частоты, громоздки, тяжелы, их сложно разносить-на месте, их сложно комбинировать и они обладают плохой гибкостью. Лучшим методом является использованиепоследовательный резонансдля испытания на устойчивость к напряжению.
Когда испытание на резонанс последовательного преобразования частоты завершено и установлено в качестве испытания на выдерживаемое напряжение, частотная модуляция выполняется при начальном напряжении на основе расчетной частоты. Во-первых, проверьте заземление. Полный комплект оборудования для резонансных испытаний с преобразователем частоты должен быть хорошо заземлен. Точка заземления экспериментального оборудования и точка заземления сердечника генератора должны быть заземлены одновременно. Кроме того, компоненты измерения температуры и роторы генераторов также требуют защитного заземления. Однако в ходе эксперимента по частотной модуляции результаты не были идеальными, а частота не соответствовала требованиям промышленной частоты. После отключения электроэнергии внешняя проводка была исправной, и предполагалось, что расположение двух реакторов было нарушено. Изменялось значение индуктивного реактивного сопротивления, корректировались расстояние и положение реакторов, была найдена точка резонанса промышленной частоты 50 Гц. Напряжение увеличивали и значение выдерживаемого напряжения поддерживали в течение одной минуты. Испытание на выдерживаемое напряжение промышленной частоты прошло гладко. Благодаря этому эксперименту мы накопили ценный опыт испытаний на выдержку напряжения больших-двигателей высокого напряжения.
На практике было обнаружено, что когда напряжение повышается близко к испытательному напряжению, скорость подъема напряжения слишком высока, а колебания напряжения велики, что может даже вызвать защиту по напряжению. Поэтому необходимо перезапустить тест, что не способствует безопасности оборудования. Однако, если значение защиты по напряжению установлено слишком высоким, полный комплектоборудование для резонансных испытаний с переменной частотойне могут эффективно защитить испытуемое оборудование от перенапряжения.
Существует несколько способов повышения стабильности Оборудование для резонансных испытаний серии преобразования частоты:
1. Выберите отклонение от резонансной частоты для тестирования. Мы знаем, что для уменьшения мощности испытательного трансформатора значение Q должно быть как можно большим. Однако когда значение Q велико и отклоняется от резонансной частоты, скорость будет относительно низкой. Следовательно, мы можем отклониться от резонансной частоты, чтобы повысить напряжение и уменьшить скорость его повышения, если это позволяет мощность оборудования для резонансных испытаний с последовательной переменной частотой.
2. Отрегулируйте добротность схемы. Из Q=Uc/U=1/ω CR видно, что для уменьшения значения q необходимо увеличить сопротивление цепи. Таким образом, выходная мощность трансформатора возбуждения также должна быть увеличена, чтобы достичь испытательного напряжения. Поэтому при применении этого метода к полному комплекту оборудования для резонансных испытаний серии переменной частоты его необходимо проводить с учетом допуска на мощность.
3. Требования к сопротивлению заземления. Заземляющий провод должен быть надежно подсоединен к заземляющему корпусу, с сопротивлением заземления менее 4 Ом.
